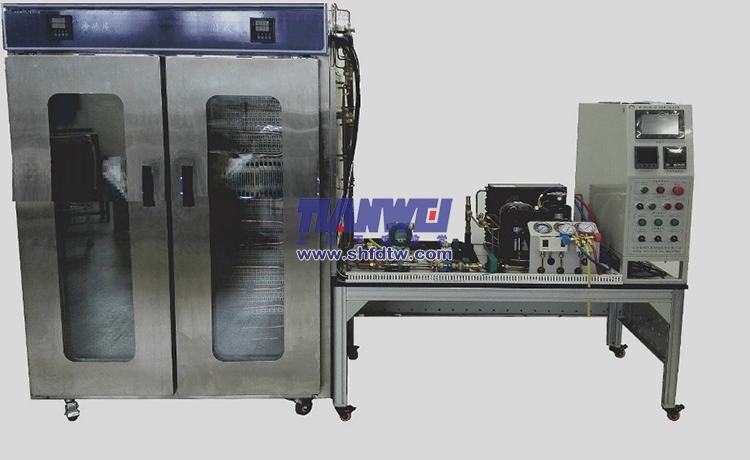

TW-J556 現代冷庫技術綜合實訓考核設備
一、設備概述
該設備依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是雙溫冷庫的安裝與調試、雙溫冷庫系統的應用設計、雙溫冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。
同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。
二、技術參數概覽
1.工作電源：單相三線 220V±10% 50Hz
2.安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
3.PLC: 西門子
1) PM1207電源模塊/ 6EP1 332-1SH71,
2) CPU1212C模塊/ DC/DC/DC,8輸入/6輸出,集成2AI,
3) SM1223 數字量模塊/ 16輸入24V DC/ 16輸出24V DC,
4) CB1241 RS485信號板通訊模塊/ SIMATIC S7-1200, CB1241 RS485,
4.人機界面觸摸屏: 昆輪通態
5.單相電參數測量儀：DW9-RC18B-RGB D
6.物聯網模塊: 上益/ SY-WL01A
7.溫度巡檢儀：AI708-9-RC10-S
8.冷風機：YQFD2.5BX1 吸頂
9.溫濕度表：HT-C-EB(帶溫濕度探頭)
10.電子膨脹閥驅動器：
11.電子膨脹閥顯示模塊
12.百兆交換機： TL-SF1005+ 5口
13.冷凝機組：Tecumseh / CAJ4511YHR
14.額定功率：≤1.4KW
15.制 冷 量：1.2KW～3.9KW（-15℃～+25℃）
16.制 冷 劑：R134a
17.制冷劑充注量：2.0kg±10%
18.冷藏室溫度：+5℃
19.冷凍室溫度：-12℃
20.工作環境：溫度 0℃~35℃、相對濕度 ≤85%
21.設備總裝外型尺寸：L2840mm*W810mm*H1840mm
22.雙溫庫體外型尺寸：L1200mm*W715mm *H1840mm
23.工作臺尺寸：L1540mm *W810mm *H630mm
三、設備功能與結構
該設備主要由冷庫庫體、系統工作臺、電氣控制箱和制冷管路系統等組成一個雙溫冷庫裝置，設備各部分結構及組件介紹如下：
冷庫庫體：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍間，其頂部安裝有冷風機；右邊為冷藏間，安裝光管式蒸發器和字符式蒸發器。左右?guī)扉T中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
系統工作臺：由型材桌腿，臺面，焊接框架組件，網孔圍板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。
電氣控制箱：主要由電控箱體，觸摸屏， PLC: 西門子 PM1207電源模塊，CPU1212C模塊，SM1223 數字量模塊，CB1241 RS485信號板通訊模塊，人機界面觸摸屏，單相電參數測量儀，物聯網模塊，溫度巡檢儀，溫濕度表，電子膨脹閥驅動器，電子膨脹閥顯示模塊，百兆交換機，控制電路等組成的一個完整的電控系統。
每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。
電路設置科學規范，內部接線與接線圖一致，線號標識清楚。配電箱、柜體及機組的連線配用護套連接電纜，標識清楚、直觀，方便使用。
制冷管路系統：主要由冷凝機組，光管式蒸發器，字符式蒸發器，回熱器，高低壓開關，外平衡膨脹閥，電子膨脹閥（或電磁閥與外平衡膨脹閥組合），內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，蒸發壓力調節閥及能量調節閥等通過管路連接，組成一個完整的制冷系統。
為滿足競賽（實訓）要求，學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。
裝配桌：由桌體框架和臺面兩大部分組成。桌體框架用優質Q235冷軋鋼板折彎焊接，噴塑后組裝連接，預設電源插座擴展孔，依據用途可加裝電源插座，配置1個2層工具柜，表面靜電噴塑，可儲藏工具，放置于裝配桌底部一側。臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電，可隨意拆裝，方便運輸安裝。
電腦桌：采用優冷軋鋼板折彎焊接加中纖板臺面組裝而成，包括臺面、鍵盤抽屜、主體架等部分，桌腿安裝4個萬向輪，方便實訓活動時因編程線不夠長度而需要移動電腦桌。
四、設備特點
1.實用性。該設備選用真實的制冷元器件，真實的冷庫庫體，完全達到工業要求的制冷效果。
2.先進性。該設備在控制方面引入了PLC+觸摸屏+組態監控&單片機+智能儀表的控制模式，在制冷系統方面使用了電子膨脹閥，能準確穩定地控制蒸發器的流量，從而精確地控制庫內溫度。另外觸摸屏及組態監控的人機交互界面很直觀友好，在實訓考核過程中還可以用于現場評分。整個系統運行穩定可靠。
3.開放性。該設備設置了一個系統操作臺，在庫體一側安裝有可更換側板，以便于學員在上述的操作臺與側板上安裝制冷系統和電路系統等。
4.直觀性。庫門采用全透明材料，透過庫門能清晰看到系統的內部結構。整個系統展示性的設計使裁判（教師）能全方位監視參賽選手（學員）實操過程，也便于競賽時觀眾的觀摩。
5.綜合性。該設備集系統的操作，安裝，調試和故障查排設計，包含現代制冷技術的多項專業技能，能全面考察參賽選手（學員）的綜合職業能力。
6.環保性。設備選用R134a制冷劑，該制冷劑充注與回收符合環保要求，考察參賽選手（學員）的操作技能與環保觀念。
五、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
六、設備配置清單
|
序號
|
配置名稱
|
規 格 型 號
|
品牌
|
單位
|
數量
|
備注
|
|
1
|
冷庫庫體
|
|
|
套
|
1
|
|
|
2
|
系統工作臺
|
|
|
張
|
1
|
|
|
3
|
電氣控制箱
|
|
|
件
|
1
|
|
|
4
|
制冷管路系統
|
|
|
套
|
1
|
|
|
5
|
裝配桌
|
|
|
張
|
1
|
|
|
6
|
電腦桌
|
|
|
套
|
1
|
|
七、設備配置詳細參數
|
序號
|
設備名稱
|
詳細參數
|
備注
|
|
1
|
冷庫柜體
|
尺寸：L1300mm*W715mm *H1840mm
由左右兩個庫體，冷風機，光管式蒸發器，頂木板，側木板，左右柜門，萬向輪組成一個絕熱冰箱體。庫體采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍庫，其頂部預先安裝有冷風機；右邊為冷藏庫，安裝競賽時可自制的字符式蒸發器。左右?guī)扉T中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部結構觀察。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
冷風機（YQFD2.5BX1 吸頂）
1.￠12銅管，3列5排，有效長度280mm,片距4.5mm
2.進出管 ￠12 mm
3.發熱絲 D型 400mm
4.材料采用1.5mm貼膜鋁
5. ￠200mm風扇1臺
|
|
|
2
|
系統工作臺
|
尺寸：L1540 mm*W810 mm*H630mm
由型材桌腿，臺面，焊接框架組件，網孔圍板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。桌腿由型材組成，并裝配有帶剎車萬向輪，方便調整設備的擺放位置。網孔圍板，左右后三面由沖孔鈑金噴涂后裝配而成。臺面板采用中纖高密度纖維板，手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等）。
|
|
|
3
|
電氣控制箱
|
尺寸：L780mm*W280mm*H650mm
由電控箱體，觸摸屏，PLC，控制電路等組成的一個完整的電控系統。每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。
1.PLC-00
1）尺寸：約L336mm*W483mm*H155mm。
2）品牌：西門子
3）主要配置器：
a)PM1207電源模塊：
b)CPU1212C模塊：DC/DC/DC,8輸入/6輸出,集成2AI
c)SM1223 數字量模塊：16輸入24V DC/ 16輸出24V DC
d)CB1241 RS485信號板通訊模塊： SIMATIC S7-1200, CB1241 RS485
2.人機界面觸摸屏
a)顯示模塊:7″16:9寬屏TFT（152.4×91.4mm）
b) 以太網: 支持
c) 額定功率: 8W
d) 額度電壓: DC24V
3.單相電參數測量儀
1) 顯 示 方 式: 雙排數碼管顯示
2) 通 信: RS485通信接口,采用Modbus-RTU協議
3) 使 用 環 境: 0～50℃,相對濕度≤85%RH
4) 電 源: AC/DC 100～240V
4.物聯網模塊
5.溫度巡檢儀
型號：AI708-9-RC10-S
1) 測量精度: 0.2%FS±1字
2) 工作電源: AC 100～240V（開關電源）
3) 通訊: 采用標準MODBUS通訊協議
6.溫濕度表
型號：HT-C-EB(帶溫濕度探頭)
1)輸入電壓 110VAC-250VAC
2)溫度 、濕顯示精0.10
3)溫度顯示范圍-40°C-+125°C
4) 繼電器額定電流7A，繼電器觸點壽命大于10萬次
7.電子膨脹閥驅動器：
8.電子膨脹閥顯示模塊：
9.百兆交換機： TL-SF1005+ 5口
|
|
|
4
|
制冷管路系統
|
主要由冷凝機組，光管式蒸發器，字符蒸發器，回熱器，高低壓開關，外平衡膨脹閥，電子膨脹閥（或電磁閥與外平衡膨脹閥組合），內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，流量計，蒸發壓力調節閥及能量調節閥等通過管路連接，組成一個完整的制冷系統。學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。
1.冷凝機組：
1) 品牌：Tecumseh
2) 型號：CAJ4511YHR
3) 尺寸：L490mm*W430mm*H340mm
4) 電壓：220V
5) 頻率：50Hz
6) 制冷劑：R134a
7) 輸入功率：1220W
8) 額定電流：5.8A
9) 制冷量：2536W
10) 蒸發溫度：+15℃~-20℃
11) COP:2.1
12) 名義工況條件：高溫型
2.不銹鋼流量計：
2) 型號 ：DT-LWGY-4C10WSH(6.3)
3) 輸入電壓：24VDC
4) 被測介質溫度：+20℃+120℃
5) 傳輸距離：≤1000m
3.熱力膨脹閥： Danfoss T2
4.外平衡膨脹閥：Danfoss TE2
5.電磁閥：3/8"螺口 DC220V
6.球閥：GBC10S 3/8"焊口
7.蒸發壓力調節閥: Danfoss KVP12 1/2" 螺
8.能量調節閥: Danfoss KVC12 1/2" 螺口
9.電子膨脹閥: Danfoss ETS6-14含閥體線圈
10.壓力傳感器：
VP416-3MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1
11.壓力傳感器：
VP416-1.5MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1
|
|
|
5
|
裝配桌
|
尺寸：L1500mm×W700mm×H780mm
由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。
|
|
|
6
|
電腦桌
|
尺寸：L600mm×W700mm×H780mm
單工位設計，用于放置編程電腦，方便學員實訓使用。 桌身采用Q235冷軋鋼板折彎焊接而成，桌體底采用帶剎車萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
|
|
八、配套教學資源（全室配一套，購5臺以下無此項配置）
★(一)、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：
|
學習項目
|
學習任務
|
參考課時
|
|
項目一、三相異步電動機啟動線路制作、調試與故障排除
|
任務一：識別低壓電器及異步電動機
|
2
|
|
任務二：點動與自鎖正轉控制線路的實施
|
12
|
|
任務三：聯鎖正反轉控制線路的實施與檢測
|
12
|
|
任務四：Y-△降壓啟動控制線路分析與接線
|
6
|
|
任務五：三相異步電動機順序控制線路安裝與測試
|
6
|
|
項目二 三相異步電動機行程控制線路的設計及實施
|
任務一：電動葫蘆控制線路設計及實施
|
6
|
|
任務二：工作臺自動往返線路設計及實施
|
4
|
|
項目三 三相異步電動機制動控制線路分析設計及實施
|
任務一：三相異步電動機反接制動控制線路安裝與測試
|
4
|
|
任務二：三相異步電動機能耗制動控制線路安裝與測試
|
4
|
|
項目四 卷簾門控制電路的安裝、調試及故障排除
|
任務一：卷簾門控制電路的安裝、調試及故障排除
|
10
|
|
任務二：卷簾門PLC控制電路設計
|
4
|
|
任務三：卷簾門PLC控制控制程序設計與調試
|
6
|
|
項目五 傳送帶送料裝置控制線路的安裝、調試及故障排除
|
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除
|
10
|
|
任務二：用PLC技術實現傳送帶送料裝置控制
|
4
|
|
任務三：編寫調試PLC程序及系統總調試
|
6
|
（二）仿真軟件（網絡版、具有軟件著作權）
1、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求
|
級別
|
內容
|
備注
|
|
中級
|
PLC工作原理控制、程序的執行過程、電動機的起?？刂?/span>、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制
|
|
|
高級
|
星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制
|
|
|
技師
|
電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作
|
|
|
綜合
|
手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床
|
|
2、西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）
軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
|
一級模塊
|
二級模塊
|
三級模塊
|
|
基本指令
|
電動機啟停控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
電動機正反轉控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
電動機循環正反轉
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
可逆運行反接制動
|
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
|
|
三速電機控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
星角降壓啟動控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
數碼管點亮控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
交通燈控制
|
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
|
|
恒壓供水系統控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
|
|
應用指令
|
循環彩燈控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
停車場車位控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
小推車控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
簡易三層電梯控制
|
實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
|
|
順序控制指令
|
大小球傳送裝置控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
簡易機械手控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
音樂噴泉控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
運料小車控制
|
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
|
|
電鍍生產線控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
皮帶運輸線控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
工業洗衣機控制
|
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
|
|
雙面銑床控制
|
實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
|
3、制冷教學考試練習云平臺軟件（網絡版）
1、概述
1）、以云平臺為基礎的學習練習考試軟件?？蔀榘姽ぁ㈦娏μ胤N作業、制冷空調，冷庫、初中央空調實訓/安裝維修初訓和復審練習等幾十個專業平臺
2）、該軟件操作簡單，整合完整各個種類專業考試流程，為要學員的你提供從各方位服務的學習考試。實時同步2021年行業新規題庫，
3）、注意（每次只提供對應購買產品專業內容）。
1）、支持手機（蘋果或安卓）微信公眾號
2）、手機+平板+電腦網頁
3）、題庫順序練習和專項練習無限次數＋帶記憶功能和重做功能
4）、無限次模擬考試
5）、考試記錄可復習N次
6）、大部分工種已更新帶答案解析
7）、搜索題目和答案
8）、手機、電腦網頁錯題集
9）、錯題收藏強化
10、模擬考試題庫，每個用戶有獨立的帳號考試卡（卡號和密碼）或者進入我們的微信公眾號（同步全國通用最新題庫；本平臺大部分工種已經更新帶答案解析
*11）、自由選擇地區試題目
2、軟件科目表
包括電工、電力特種作業等幾十個專業，具體如下
|
電工專業
|
高壓電工作
|
危險化學品作業
|
化工自動化儀表自動化作業
|
|
低壓電工作
|
光氣及光氣作業
|
|
防爆電氣作業
|
氧化作業
|
|
電力電纜作業
|
加氟作業
|
|
繼電器保護作業
|
氧化工作業
|
|
電器試驗作業
|
硝化工藝作業
|
|
其它
|
其它
|
|
熔化焊接與熱切割作業
|
熔化焊接與熱切割作業
|
石油天燃氣作業
|
井下作業
|
|
壓力焊作業
|
金屬冶煉作業
|
|
其它
|
|
|
|
|
焊接作業
|
冶金有色生產安全作業
|
煤氣化工藝作業
|
|
高處作業
|
登高作業
|
鍋爐服務業
及水處理人員
|
工業鍋爐司爐G1
|
|
登高、安裝、維護作業
|
電站鍋爐司爐G1
|
|
|
|
|
制冷與維修專業
|
制冷與空調設備運行操作作業
|
鍋爐水處理G3（工業）
|
|
制冷與空調設備安裝與操作作業
|
|
鍋爐水處理G3（電站）
|
|
初級
|
|
鍋爐水處理G3（全部）
|
|
其它
|
|
鍋爐壓力容器安全管理
|
|
維修電工專業高級
|
中級
|
特種設備安全管理
|
特種設備安全管理（全部）
|
|
汽車維修工
|
中級（四級）等級證
|
場（廠）車輛安全管理
|
|
高級（四級）等級證
|
起重機械管理
|
|
電梯作業
|
電梯安全管理
|
|
其它
|
起重作業管理
|
起重司機Q2（限橋式）
|
|
電網證許可復審證電工專業
|
高壓電工作
|
起重司機Q2（限門式）
|
|
低壓電工作
|
起重司機Q2（塔式）
|
|
防爆電氣作業
|
|
其它
|
|
電力電纜作業
|
|
|
|
繼電器保護作業
|
|
|
|
電器試驗作業
|
|
|
3、軟件題目庫：
制冷空調專業包括由2000多個題目組成
1）、制冷空調設備運行初訓和復審
2）、制冷空調設備安裝維修初訓和復審
4、模擬考試界面
手機和電腦可單獨進入平臺練習
5、電腦答題界面
手機和電腦都可以生成學習報告，支持專項練習
6、手機練習界面
手機和電腦都可以生成學習報告，支持錯題目得做
7、自由選擇地區試題目
九、實訓項目
項目一、雙溫冷庫系統的認識項目
模塊1雙溫冷庫系統結構及設備工作原理的了解和掌握；
模塊2雙溫冷庫控制原理的認識；
項目二、雙溫冷庫系統的安裝與調試
模塊1制冷組件的制作與釬焊；
模塊2制冷系統的安裝；
模塊3電控系統的安裝；
模塊4制冷系統測試與制冷劑充注；
模塊5雙溫冷庫系統的調試；
項目三、制冷設備的設計
模塊1雙溫冷庫熱回收系統的設計；
模塊2電子膨脹閥代替熱力膨脹閥的改造設計；
模塊3雙溫冷庫熱氣融霜系統設計；
模塊4編制雙溫冷庫PLC控制程序的設計；
模塊5編制雙溫冷庫觸摸屏程序的改造設計；
模塊6編制雙溫冷庫組態監控程序的設計；
項目四、制冷設備制冷劑的回收
項目五、雙溫冷庫系統故障查排項目
模塊1制冷系統故障查排；
模塊2電控系統故障查排；
項目六、PLC與觸摸屏控制技術應用。
學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數。
