TW-J532智能型（DVD十四合一）家電音視頻維修技能實訓考核裝置

一、產品概述:

TW-J532智能型家電音視頻維修技能實訓考核裝置是一套軟、硬件齊全的的音視頻實訓考核平臺，本裝置在遵循實際的三洋單片機（彩電）、TA兩片機、UPC三片機、調頻調幅收音機、雙聲道錄放機、DVD視盤機、功放電路的基礎上把各種機型分解成若工個可供教師講解的單元電路，各單元電路板的正面印有電路原理圖，反面是印刷電路。原理圖與印刷電路位置一一對應，便于學生分析電路。另外本裝置配有多種功能強大的教學軟件可幫助教師實時繪制和修改電路；家電演示軟件可進行故障演示；考核系統監控系統軟件可以對學生進行在線考核。在上述軟件的支持下，使家用電器教學向智能化、高層次邁進。實訓臺設有全數字式儀表，用來指示輸入市電電壓、行輸出級工作電壓、行輸出級工作電流等。實訓臺有多重安全保護措施：市電輸入有漏電開關、保險和隔離變壓器等。

二、顯著特點:

1、配置電路圖講解、繪制電化教學軟件

2、配置考核系統監控系統軟件

3、配置家電演示軟件

4、采用特殊技術，徹底解決由工分割電路帶來的圖象拖尾問題。

5、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。

6、若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。

7、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。

8、顯示儀表全部采用數字式，讀取數據直觀、準確。

9學生臺配備答題器，方便教師完成對學生技能的考核。

三、考核系統特點：

1、計算機可以監控1-126臺家用電器智能考核臺

2、已設置20多個故障點。

3、具有發卷功能

4、具有收卷功能

5、具有單臺和全部實驗臺清零功能

6、具有自動檢測各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計、分析

9、設有進入系統密碼，進入系統后能夠修改密碼

10、具有打印功能

11、具有答題次數限制功能

四、實驗機種配置（DVD十四合一）:

1、配置電路圖講解、繪制電化教學軟件

2、配置家電演示軟件

3、TA東芝兩片彩色電視機

4、彩色三洋單片線路電視機（I2C智能總線控制，帶AV/TV轉換和重低音）；

5、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）；

6、音響功率放大器（帶數碼混響及動態熒光顯示）；

7、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；

8、多功能信號源；

9、黑白東芝兩片集成電路電視機；

10、黑白UPC三片集成電路電視機；

11、分立黑白電視機；

12、調頻、調幅超外差式立體聲收音機；

13、雙聲道立體聲錄放機；

14、考試、考核系統；

五、設備性能

本裝置由實訓臺、實訓桌、顯像管箱、5.1聲道揚聲器系統和實訓組件五部分組成

1.實訓臺

（1）交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出220V50Hz

隔離變壓器輸出220V50Hz

彩電遙控電源14.5V50Hz

（2）直流電源:±24V/+12V/+5V

（3）彩色信號發生器

①輸出信號頻率范圍：第12頻道

②電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇

③輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口

④信號制式：PAL-D/K

（4）智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口

2．顯像管箱：

采用14吋顯像管（彩虹管），內置消磁線圈

14吋黑白顯像管，內置消磁線圈

3．實訓組件：

（1）TA兩片遙控彩電模塊

采用TA（東芝）二片機芯（TA7680、TA7698）和M50436－560SP遙控系統，具有全遙控、自動存臺功能?？稍O(shè)置故障點。

（2）三洋I2C遙控彩電模塊

采用采用三洋單片機電路(LA76810)，配合三洋單片遙控電路(LC863528系列微處理器)，具有集成度高、電路大大簡化、I2C總線控制、全遙控、自動存臺等特點，內置智能實訓考核電路系統，可由電腦設置21個隱蔽故障點完成智能實訓考核。設有智能故障轉換接口單元、遙控器單元、紅外接收控制單元、鍵盤控制單元、伴音輸出電路單元、小信號處理IC單元、總線IC單元、行幀處理電路單元、隔離開關穩壓電路單元、內置設故排故系統

（4）黑白機實訓模塊

采用NEC公司的uPC三片集成電路，設有交流14.5V電源輸入端口、串聯穩壓電源單元、圖像中頻放大與檢波單元幀掃描單元、同步分離單元、視頻放大單元、AFC行振蕩行推動行輸出單元、伴音中放鑒頻與功放單元，可設置故障點。

（5）集成調幅收音機模塊：AM頻率范圍中波533kHz～1605kHz、中頻頻率465kHz，可設置故障點。

（6）集成調頻調幅收音機模塊：FM頻率范圍88MHz～108MHz、調制信號頻率范圍100～10000Hz、中頻頻率10.7M、最大頻偏75kHz、靈敏度小于1uV、不失真功率大于1W，可設置故障點。

（7）卡拉OK模塊：雙路話筒輸入、左右聲道輸入輸出、音量及混響調節，可設置故障點。

（8）5.1聲道解碼器及立體聲功放模塊：杜比AC-3解碼器、左右聲道輸出、重低音輸出、中置輸出、TO立體聲功放輸出。

（9）DVD機模塊：DVD機芯及伺服電路單元、DVD鍵盤控制、顯示及遙控單元、DVD內置穩壓電源、DVD光盤，可設置故障點。

（10）5．1聲道揚聲器系統：左右立體聲高低音主揚聲器、中置揚聲器、后置重低音揚聲器、左右環繞揚聲器。

（11）智能實訓考核系統系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。

考核系統的功能：
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能

4．實訓桌：

桌面為防水、防火、耐磨高密度板，結構堅固。設有抽屜和柜門，用于放置工具和資料等。

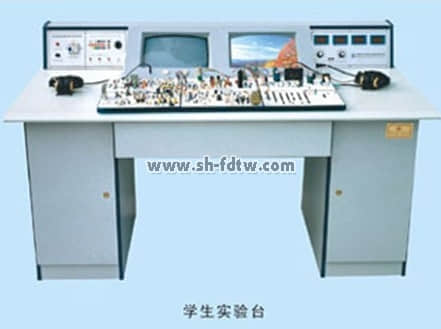

1、臥式學生實驗臺規格：（每臺2座）

長：810mm×寬：440mm×高：200mm

2、實驗桌規格：（每桌2座）

長：1600mm×寬：850mm×高：750mm

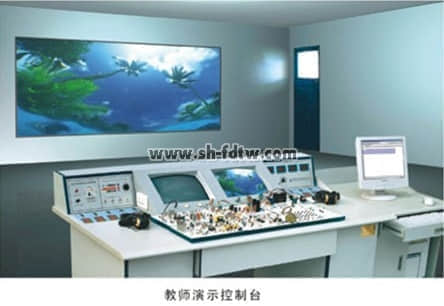

3、教師控制臺：（每臺學生桌電源由教師控制）

長：2200mm×寬：850mm×高：750mm×總高：950mm

五、家用電器實驗室設備技術參數要求：

（一）工作條件：

1、環境溫度：攝氏0度--攝氏40度

2、相對濕度：不低于85%

3、連續工作時間：≥24小時

4、整機功耗：＜200W

5、工作電源：AC220V±10%50Hz

6、正常輸入電壓：AC200V±10%50Hz

7、額定電流：≤2A

8、交流電壓表、電流表精度：2.5級（按教學大綱要求）

9、漏電保護開關漏電動作電流≤30mA動作時間≤0.1秒

10、電視頻道范圍：VHFUHF870MHz[CATV]

11、圖像重復率不低于90%

12、大面積圖像對比度：≥50%

13、光柵亮度不均勻性：≤35%

14、圖像分辨率：水平≥250線

15、同步范圍：2.2Vp-P(H)

16、保證圖像穩定的電源電壓：220±20%（彩色）220±10%（黑白）

17、音頻輸出不失真功率：>1W

18、電源消耗功率：黑白電視機：≤40W彩色電視機：≤65W

19、屏幕尺寸：黑白電視機-14英寸顯像管彩色電視機-14英寸顯像管

20、彩色電視機制式：PAL-D

21、圖像中頻為：38.5MHz(彩電)38MHz（黑白）

22、伴音中頻為：6.5MHz

23、中頻增益：>60db

24、收音機技術指標：

⑴調幅收音機

a、AM頻率范圍：中波：535KHz—1605KHz

b、中頻頻率：465KHz

c、選擇性：優于15db

d、靈敏度：MW優于3mvm

e、不失真功率：>1W

f、電源功率：≤3W

⑵調頻收音機

a、頻率范圍：88MHz—108MHz

b、調制信號的頻率范圍：100∽15000Hz，最大頻偏75KHz

c、靈敏度：≤1MW

d、鏡像抑制性能優于：20db

e、不失真功率：>1W

f、電源功率：≤3W

25、磁帶錄音機：

a、帶速：4.76cm/s±5%抖晃率≤35%RMS（JIS）

b、頻響：100Hz—6KHz

c、信噪比：≤15db

d、放音靈敏度：315Hz-76db

26、DVD機：

a、工作狀態    水平：15度    鋁垂：15度

b、控制方式：電控

c、物鏡特性：焦距：3.86mm

d、數字光圈（NA）：0.45mm

e、工作距離（WD）：2.1mm

f、激光波長（λ）：760—800μm

六、智能家電音視頻維修技能實訓考核裝置主要配置表（20臺配置）

序號	設備名稱	性能及材質	數量
1	學生實驗桌	臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm	19張
2	學生實驗臺	臥式鋼結構，背面為有機玻璃	19臺
3	教師演示桌	臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm	1張
4	教師實驗臺	臥式鋼結構，背面為有機玻璃	1臺
5	教師電源控制系統	可隨時控制學生實驗臺電源	1套
6	教師電腦桌	臺面材質防火板，桌身材質三聚氰胺板	1張
7	實驗臺面板	鋁塑絕緣板	40張
8	教師椅	五輪轉椅	1張
9	學生凳	ABS凳面，塑鋼結構	38張
10	智能答題器	具有考試、考核功能	20個
11	考核系統軟件	支持多種操作系統	1套
12	故障演示軟件	有故障實例	1套
13	學生管理服務器	與學生智能答題器聯網使用	1套
14	網絡布線	屏蔽網線	1套
15	實驗說明書	產品實驗指導	20套
16	常用工具		20套
17	立體聲耳機		40只
18	彩色、黑白電視信號發生器	直選式	20臺
19	全隔離調壓器	內置式	20臺
20	彩色顯像管	14吋彩虹	20只
21	黑白顯像管	14吋上海海光	20只
22	便攜式萬用表	MF47型	20只
23	5.1聲道揚聲器	內置式，左、右環繞聲，左、右聲道，中置，重低音	120只
24	數顯電壓指示表		40只
25	數顯電流指示表		20只
26	電源空氣開關、帶短路和漏電保護	耀華牌漏電保護開關	20只
27	隔離電源輸出插座	萬能插座	40個
28	有線電視信號輸出結構		20套
29	配置電路圖講解、繪制電化教學軟件	方便教師講解，代替示教板。	1套
30	計算機	校方自備	1臺

七、智能家電音視頻維修技能實訓考核裝置單元板配置表（20臺配置）

序號	產 品 名 稱		數量
1	I2C 彩電	I2C彩電總線控制遙控	20塊
2		I2C彩電微處理電路實驗線路板	20塊
3		I2C彩電單片主控及音視頻處理實驗線路板	20塊
4		I2C行場掃描實驗線路板	20塊
5		彩電開關電源實驗線路板	20塊
6	彩色東芝兩片電視機	東芝兩片機控制遙控	20塊
7		彩色電視機遙控實驗線路板	20塊
8		彩電高頻調諧中放伴音實驗線路板	20塊
9		彩電解碼、亮度、視頻放大實驗線路板	20塊
10		彩電行場掃描實驗線路板	20塊
11	黑白電視	TA黑白電視機高頻頭、中放、伴音和視放實驗線路板	20塊
12		TA黑白電視機行場掃描實驗線路板	20塊
13		黑白電視機穩壓電源實驗線路板	20塊
14		UPC 黑白電視機高頻頭中放伴音視放實驗線路板	20塊
15		UPC 黑白電視機行場掃描實驗線路板	20塊
16		分立黑白電視機中放電路單元板	20塊
17		分立黑白電視機場掃描行掃描實驗線路板	20塊
18		分立黑白電視機伴音鑒頻、末級視放、伴音功放實驗線路板	20塊
19	DVD部分	DVD 機芯及伺服電路實驗線路板	20塊
20		DVD 開關穩壓電源實驗線路板	20塊
21		DVD 電腦控制、顯示及遙控電路實驗線路板	20塊
22	AC-3	AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板	20塊
23	功放	功放前置放大及顯示電路實驗線路板	20塊
		功放電源及功率放大電路實驗線路板	20塊
24	錄放機	錄音、放音、功率放大實驗線路板	20塊
25	收音機	調頻、調幅超外差式立體聲收音機實驗線路板	20塊

八、實驗項目（必須滿足167個項實訓項目）

1、利用電視信號發生器測試與檢修黑白電視機的方法；

2、利用電視信號發生器測試與檢修彩色電視機的方法；

3、調頻、調幅立體聲收音機工作原理的分析；

4、調頻、調幅立體聲收音機的操作與實驗方法；

5、錄放機基本參數的測試方法；

6、錄放機的操作與實驗方法；

7、東芝二片彩電微處理器M50436-560SP的認識與功能分析；

8、東芝二片彩電微處理器M50436-560SP遙控電路常見故障的檢修方法；

9、東芝二片彩電公共通道與伴音通道的電路分析；

10、東芝二片彩電TA7698解碼電路與圖像電路分析；

11、了解模擬量控制的原理；

12、行頻、行幅的調整；

13、紅外遙控器的發送與接收；

14、幀頻、幀幅和幀中心的調整；

15、聚焦的調整；

16、白平衡的調整；

17、副亮度的調整；

18、色同步相位的調整；

19、延時解調器幅度的調整；

20、屏幕字符位置的調整；

21、東芝二片彩電AFT電壓丟失，不能預置故障演示；

22、東芝二片彩電L頻段電壓丟失，L頻段節目不能預置故障演示；

23、東芝二片彩電微處理器無亮度控制信號輸出，亮度失控故障演示；

24、東芝二片彩電微處理器無音量控制信號輸出，音量失控故障演示；

25、東芝二片彩電微處理器第8腳無AFT開關信號輸出，不能預置故障演示；

26、東芝二片彩電U頻段電壓丟失，U頻段節目不能預置故障演示；

27、東芝二片彩電AFT開關信號丟失，不能鎖臺故障演示；

28、東芝二片彩電不能正常提取存儲器數據，無法選臺故障演示；

29、東芝二片彩電存儲器-30V擦除電壓丟失，不能更新數據故障演示；

30、東芝二片彩電行脈沖丟失，無字符故障演示；

31、東芝二片彩電字符消隱信號丟失，字符竄色、模糊不清故障演示；

32、東芝二片彩電場同步脈沖丟失，不能鎖臺；

33、東芝二片彩電AV/TV控制信號丟失，不能進行AV/TV轉換故障演示；

34、東芝二片彩電0~30V調諧電壓和U段電壓異常，不能調諧電臺故障演示；

35、東芝二片彩電0~30V調諧電壓和H段電壓異常，不能調諧電臺故障演示；

36、東芝二片彩電M50436的第2腳的音量控制信號未送到TA7680的第1腳，音量失控故障演示；

37、東芝二片彩電TA7680局部損壞，無聲音故障演示；

38、東芝二片彩電TA7680的AGC電路異常，圖像效果變差故障演示；

39、東芝二片彩電視頻輸出異常，無圖像故障演示；

40、東芝二片彩電6。5M伴音中頻丟失，無聲音故障演示；

41、東芝二片彩電聲音通道故障，無聲音故障演示；

42、東芝二片彩電中放無音頻信號輸出，無聲音故障演示；

43、東芝二片彩電伴音功放對管有一只損壞，音質變差，音量變小故障演示；

44、東芝二片彩電中放無視頻信號輸出，無圖象、無光柵故障演示；

45、東芝二片彩電色度延遲信號丟失，彩色變淡，有爬行現象故障演示；

46、東芝二片彩電4.43M晶振損壞,無彩色故障演示；

47、東芝二片彩電TA7698局部損壞,出現水平一條亮線故障演示；

48、東芝二片彩電場同步信號丟失,場不同步故障演示；

49、東芝二片彩電消亮點電路故障,關機有亮點.故障演示；

50、東芝二片彩電亮度信號丟失,圖像變暗、模糊不清故障演示；

51、東芝二片彩電G-Y信號丟失，缺綠色故障演示；

52、東芝二片彩電B-Y信號丟失，缺藍色故障演示；

53、東芝二片彩電R-Y信號丟失，缺紅色故障演示；

54、東芝二片彩電對比度電路故障，圖像暗淡、對比度差故障演示；

55、東芝二片彩電行同步信號丟失，行不同步故障演示；

56、東芝二片彩電行振蕩電路丟失，無圖像、無聲音、無光柵故障演示；

63、三洋LA76818A單片彩色電視機電路分析；

64、單片彩色電視機總線工廠調試模式的進入與調試方法；

65、單片彩色電視機音頻輸入電路故障，無聲音故障演示；

66、單片彩色電視機4.2V穩壓管損壞，不能開機故障演示；

67、單片彩色電視機鍵控電路故障障演示；

68、單片彩色電視機AFT電路障演示；

69、單片彩色電視機H頻段電壓丟失，H段收不到臺故障演示；

70、單片彩色電視機L頻段電壓丟失，L段收不到臺故障演示；

71、單片彩色電視機U頻段電壓丟失，U段收不到臺故障演示；

72、單片彩色電視機遙控電源丟失，不能遙控故障演示；

73、單片彩色電視機場振蕩信號丟失，水平一條亮線故障演示；

74、單片彩色電視機場脈沖丟失，無字符故障演示；

75、單片彩色電視機行振勵電路故障，無光柵故障演示；

76、單片彩色電視機ABL失效故障演示；

77、單片彩色電視機綠基色信號丟失，缺綠色故障演示；

78、單片彩色電視機藍基色信號丟失，缺藍色故障演示；

79、單片彩色電視機紅基色信號丟失，缺紅色故障演示；

80、單片彩色電視機伴音電源電路故障，無聲音故障演示；

81、單片彩色電視機音量控制電路故障演示；

82、單片彩色電視機聲表面故障演示；

83、單片彩色電視機晶振損壞，無彩色故障演示；

84、學生智能答題器的使用；

85、DVD視盤機的基本操作；

86、DVD視盤機工作原理分析；

87、DVD視盤機的基本組成的認識；

88、激光頭的工作原理分析；

89、DVD視盤機參數的測量；

90、DVD視盤機維修時的操作方法；

91、DVD顯示屏無顯示故障演示；

92、DVD顯示控制電路CLK信號丟失故障演示；

93、DVD顯示控制電路SB信號丟失故障演示；

94、DVD顯示控制電路DATA信號丟失故障演示；

95、DVD鍵控電路故障一故障演示；

96、DVD鍵控電路故障二故障演示；

97、DVD鍵控電路故障三故障演示；

98、DVD+5V電源電路故障演示；

99、DVD—12V電源電路故障演示；

100、DVD+12V電源電路故障演示；

101、黑白電視電機行掃描電路的工作原理與故障分析；

102、黑白電視電機場掃描電路的工作原理與故障分析；

103、黑白電視電機圖像通道電路的工作原理與故障分析；

104、黑白電視電機伴音電路的工作原理與故障分析；

105、黑白電視電機同步分離電路的工作原理與故障分析；

106、TA黑白電視機電源取樣電路故障演示；

107、TA黑白電視機電源調整管損壞故障演示；

108、TA黑白電視機電源電路異常故障演示；

109、TA黑白電視機TA7609損壞故障演示；

110、TA黑白電視機場推動管損壞故障演示；

111、TA黑白電視機場輸出對管損壞故障演示；

112、TA黑白電視機行消隱信號丟失,有回掃線故障演示；

113、TA黑白電視機AFC電路故障,行不同步故障演示；

114、TA黑白電視機行逆程電容失效,行幅不足故障演示；

115、TA黑白電視機視放+100V電壓丟失故障演示；

116、UPC黑白電視機高頻頭損壞故障演示；

117、UPC黑白電視機CD1366的AGC電路故障演示；

118、UPC黑白電視機CD1353故障演示；

119、UPC黑白電視機音量控制電位器故障演示；

120、UPC黑白電視機視放管損壞故障演示；

121、UPC黑白電視機行場消隱電路故障演示；

122、UPC黑白電視機場同步電路故障演示；

123、UPC黑白電視機行振蕩電路故障演示；

124、UPC黑白電視機AFC電路故障演示；

125、UPC黑白電視機行消隱電路故障演示；

126、UPC黑白電視機場輸電路故障演示；

127、UPC黑白電視機穩壓電源故障演示；

128、分立黑白電視機音量控制電路故障演示；

129、分立黑白電視機行同步電路故障演示；

130、分立黑白電視機行場消隱電路故障演示；

131、分立黑白電視機行振蕩電路故障演示；

132、分立黑白電視機行推動電路故障演示；

133、分立黑白電視機視放+100V電壓電路故障演示；

134、分立黑白電視機場同步電路故障演示；

135、分立黑白電視機場輸出電路故障演示；

136、、分立黑白電視機同步分離電路故障演示；

137、功放基本電路分析；

138、BA5096工作原理分析；

139、功放R聲道無聲故障演示；

140、功放R聲道失真故障演示；

141、功放L聲道無聲故障演示；

142、功放L聲道失真故障演示；

143、功放前置電路故障演示；

144、功放混響電路故障演示；

145、功放聲音輸入電路故障演示；

146、功放運算放大器電路故障演示；

147、功放顯示電路故障演示。
