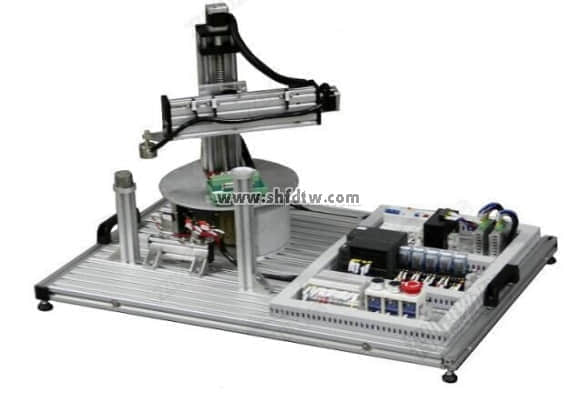

TWG-JXX02工業機械手實訓裝置

一、概 述

實驗裝置結合配套軟件可給學生開展控制系統的位置控制、PLC編程等實驗，并可針對機械制造及自動化、自動化、電氣自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等課程開設實驗課。

二、系統組成：

采用型材操作平臺旋轉底座、三維(X、Y、Z)運動機械及電氣控制等部分組成。包含開放式控制單元、機械調試安裝單元、軟件編程單元，可獨立構建控制系統設計、反饋整定、故障檢測及檢修的能力。

主控系統：FX3U-24MT  內置數字量I/O（14路數字量輸入/10路輸出），設有黃、綠、紅及急停等控制按鈕，設有急停開關。

三、技術特點：

1、輸入電源：單相三線～220V±10% 50Hz。

2、具有底盤機械旋轉角度限位保護功能。

3、具有上升、下降機械限位保護功能；前后機械限位保護功能。

4、具有手旋轉限位保護功能。

5、規格：1100X650x1500mm

四、實訓項目：

（1）PLC基本指令練習；

（2）高速計數器應用；

（3）氣動控制技術；

（4）傳感器技術實訓；

（5）步進電機控制電路的連接；

（6）機械手控制系統設計、安裝、接線及調試；

（7）步進電機定位；

（8）編碼器的定位；

（9）單軸往返運動控制；

（10）雙軸手臂直線運動控制；

（11）三軸機械手空間直線控制；

（12）機械手搬運控制；

（13）機械手故障分析及排除實訓；

（14）機械手多點定位控制；

（15）雙工件多軸聯動機械手高級運動控制。
