實驗目的：

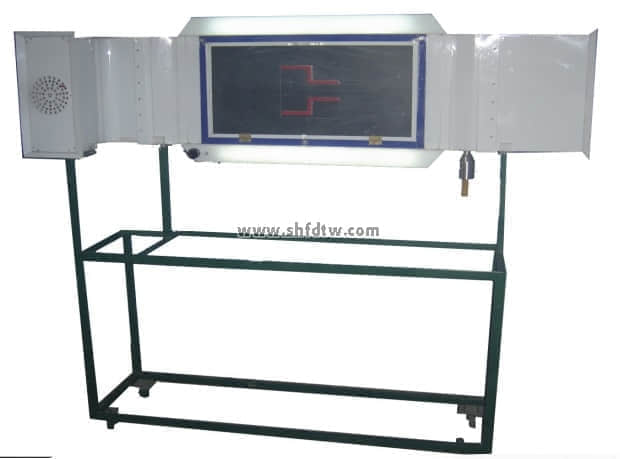

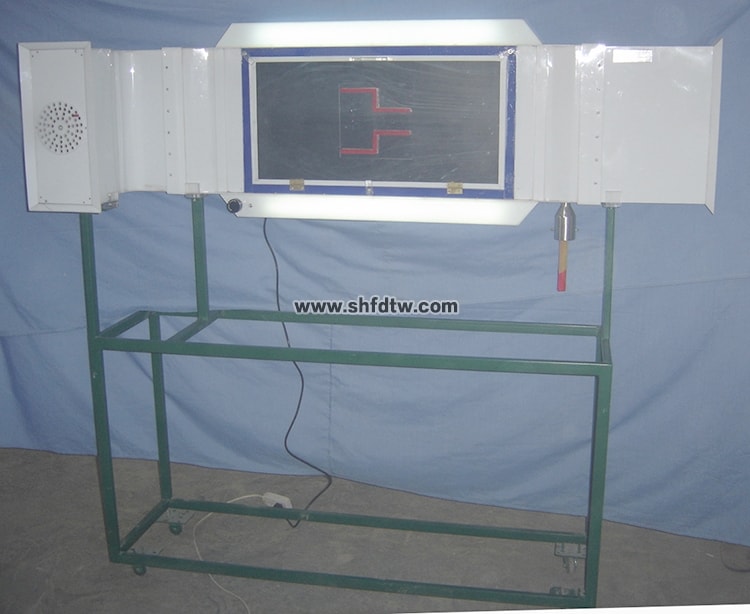

8、外形尺寸：1600×450×1600mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。

一、實驗目的

利用煙流法觀察空氣流過物體周圍的流動圖形。

二、實驗原理

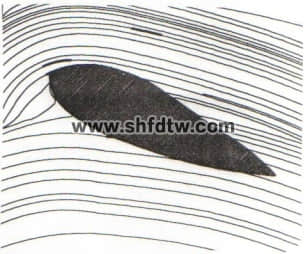

煙風洞是翼型線流的流譜，其特點是：氣流流過翼型時，煙流變密，流速加大，壓力降低，翼型前部煙流分叉的地方是駐點，在該處流速等于零。在翼型尾部某一區域，煙流被沖散、反映流動及不規則、這里是旋渦區。隨著沖角的加大、上下翼面煙流的稀密程度相差愈大、壓力差愈大。上翼面速度V大、壓力P小、產生吸力。下翼面速度V小、壓力P大、產生壓力。

當沖角大于某一角度時、氣流從翼型前緣就開始分，旋渦區過于擴大，這時升力迅速降低，阻力急劇增加，這種現象稱為“失速”此時的沖角稱為“失速沖角”，低速翼型的失速沖角一般在15o～20o之間。

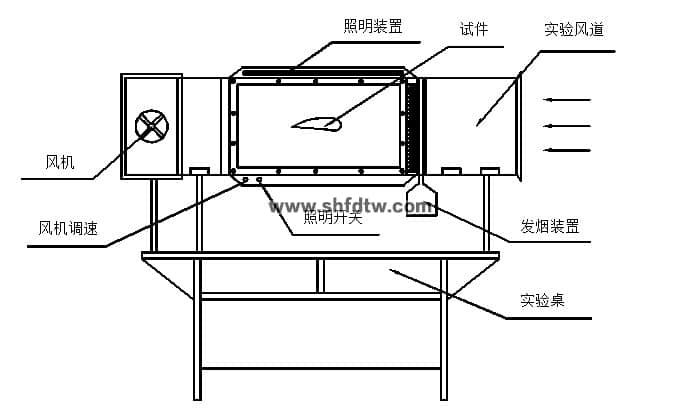

四、實驗步驟

1、點上衛生香，放入發煙器并卡住，使其產生煙流；

2、打開日光燈，按裝機翼組件，調整機翼的沖角，使其中的一根流線對零度角，形成駐點，使其速度V=0；

3、打開儀器風扇，使風洞內的空氣流動并調節風扇轉速，導直煙流；

4、改變沖角、觀察煙流的變化；

5、沖角>15o～20o時，觀察翼背面的旋渦區變化；

6、觀察園柱繞流。將機翼試件取下，換上園柱試件；

7、取下機翼組件，還可換上突擴突縮組件，或是改變試件結構變成漸闊漸縮，觀察流線。
