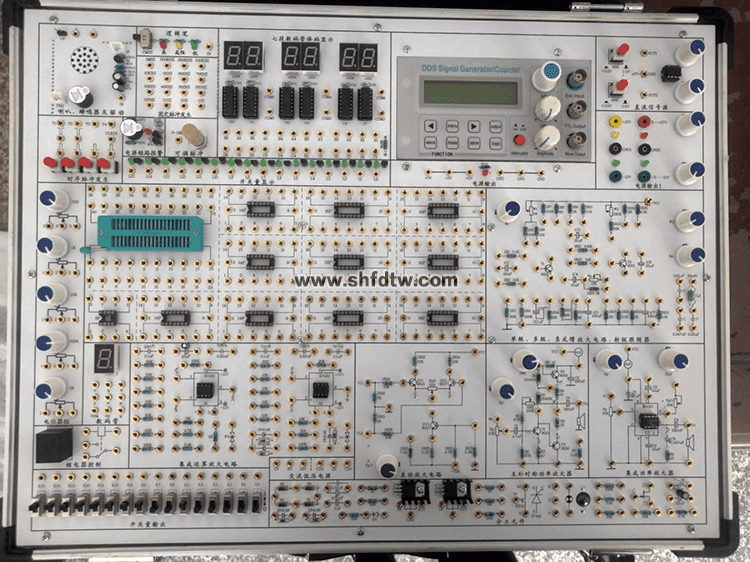

序號

名稱

指標

1

電源

輸入：~ 220V/50Hz±10%；

輸出：DC ±12V、+5V多路穩壓源，最大輸出電流均為1A；DC -5～-12V ,+5～+27V兩路連續可調，最大輸出電流均為 500mA；兩路交流~ 7.5V、一路交流~15V，最大輸出電流為250mA。

+5V帶有短路音響報警功能，以上各路輸出均有過流保護，自恢復功能。

2

DDS函數發生器

輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列。

頻率范圍：0.01Hz ~ 5MHz（頻率可精確調節）

頻率分辨率:0.01Hz(10mHz)

輸出幅值：≥10Vp-p(空載)

輸出阻抗：51Ω±10%

方波占空比范圍: 1%~99%

TTL 輸出: 頻率范圍0.01Hz ~ 5MHz 幅度>3Vp-p

掃頻功能: 支持線性掃描和對數掃描方式；頻率設定范圍0.01Hz ~ 5MHz；

頻率掃描范圍， M1預設頻率~M2預設頻率；掃描速率 1s~99s/步進。

3

數字頻率計

測量范圍:0-60MHZ ，液晶顯示，可對內部/外部信號進行頻率測量

4

計數器

計數范圍:0-4294967295，輸入幅度：1Vp-p~20Vp-p

5

數碼管顯示

6位帶BCD碼-十進制譯碼電路七段LED數碼管以及1位不帶譯碼電路的七段LED數碼管電路（可接共陰或共陽數碼管，并設有限流電阻）；

6

邏輯開關及電平指示

(1)16組獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

(2)16組電平顯示：由LED發光二極管及驅動電路組成。

7

單脈沖

消抖脈沖，可同時輸出正負兩個脈沖，脈沖幅值為TTL電平,共2組；

8

可調直流

信號源

雙路輸出，-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

9

邏輯筆

具有測定高電平、低電平、中間電平及脈沖測試等功能

10

元件庫

板載5只可調電位器：1K、10K、100K、470K、1M；

揚聲器 1只；

蜂鳴器及驅動電路 1只；

繼電器及控制電路 1只；

按鈕開關2組，

多種規格阻容元件，參數在面板上標明；

并提供多組圓孔針，可方便用戶接插各種不同電阻，電容，二極管，三極管等器件。

9

集成底座

雙列直插式集成電路插座：14腳4只、16腳6只

40P鎖緊式插座：1只（可插8腳、14腳，16腳，18腳，20腳、24腳、28腳、32腳，40腳等多種規格的DIP封裝芯片）

10

實驗區插孔

采用鍍金小型孔，永不氧化，美觀漂亮，實用性強，實驗導線插頭采用鍍金工藝制作，鎖緊式，插拔更方便，接觸更可靠，使用壽命更長 ，可疊插。

11

測試環

測試信號通過測試環引出，采用歐洲進口測試環，三腳2.54標準間距，兩點焊接，堅固耐用，方便探頭連接測試。

12

模擬電路

模塊

雙組集成運放電路、交流電源電路、橋式整流濾波電路、串聯穩壓電路、集成穩壓電路一、集成穩壓電路二、分立放大電路、差分放大電路、場效應管電路、集成功率放大電路、OTL功率放大器、晶閘管電路

13

外形尺寸

長×寬×高=470mm×360mm×140mm；
