數字型洞道干燥實驗裝置

[產品分類]：化工原理實驗裝置: [規格型號]：TW-HY118/II?
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 5758 人關注該產品

產品詳情

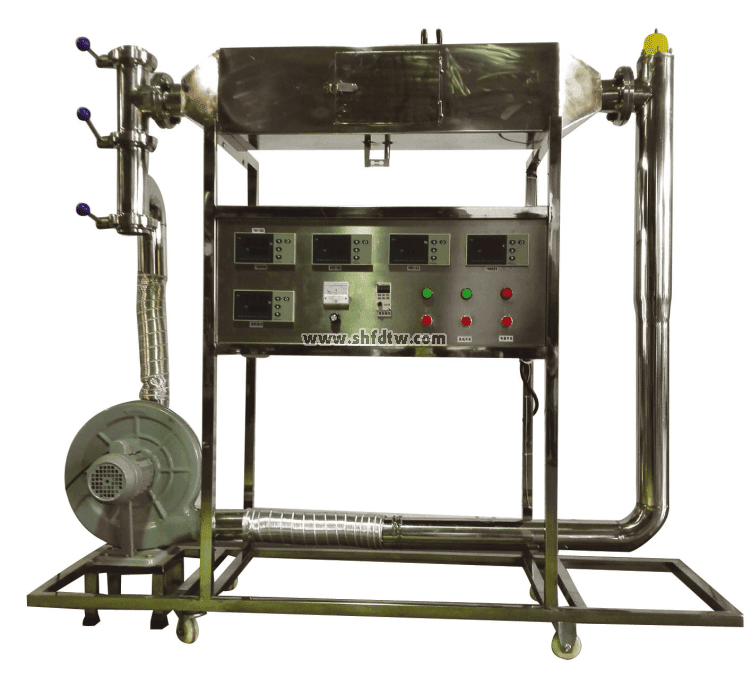

TW-HY118/II數字型洞道干燥實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、裝置布局合理，干燥箱、管道采用不銹鋼制作，裝置支撐一體形成柜式推車。干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行，風道入口裝有氣流均布板。
5、裝置設計可360度觀察，實現全方位教學與實驗。
6、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能
1、了解實驗室干燥設備的基本構造與工作原理。
2、掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。
3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。
4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。
5、學習用誤差分析方法對實驗結果進行誤差估算。

設計參數
空氣流量：40--100 m3/h、干球溫度：70℃、常壓操作。
實驗物料含水量X：0.2-2.0。
干燥面積S：0.02-0.03m2
干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。
物料臨界含水量Xc：0.8。

公用設施
水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機，經加熱器加熱進入洞道干燥箱（自帶氣源）。
實驗物料：自制粘布長方形物料，重約20g，外配設備：秒表。

對象組成
304不銹鋼洞道干燥器: 長900mm，空氣流通的橫截面積0.0357 m2。
加熱器：304不銹鋼材質，加熱功率3.5KW。
304不銹鋼管路、管件及閥門，風機管道與系統軟連接以減震，風機的入口連接洞道干燥箱的出口蝶閥，洞道干燥箱的出口管道上安裝三個蝶閥，分別控制進風、熱循環風、放風。
單相矢量變頻器，規格：（0-50）Hz。
濕球溫度測量系統：采用引出式濕球溫度測量方式。
孔板流量計，孔板喉徑：50mm，壓差傳感器0～10KPa。
重量傳感器：0-1000g，精度0.5級。
溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
宇電AI702M（帶485接口）溫度數字巡檢儀。
宇電AI501（帶485接口）重量數字顯示儀。
宇電AI501（帶485接口）壓差數字顯示儀。
宇電AI518（帶485接口）溫度數字控制儀（帶手動功能）。
Pt100鉑電阻溫度傳感器3支，分辨率0.1℃ 。
鼓風機：單相低噪聲中壓風機，電機功率為370W。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1800*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量	檢測機構	顯示機構	執行機構
干燥風量	孔板流量計	數字顯示儀表，精度：0.5%FS	手動閥控和變頻器
濕物料量	重量傳感器	數字顯示儀表，精度：0.5%FS	無
干球溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
濕球溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
加熱室溫度	Pt100鉑電阻	溫度控制儀，精度：0.5%FS	固態調壓模塊
