太陽能碟式發電的原理

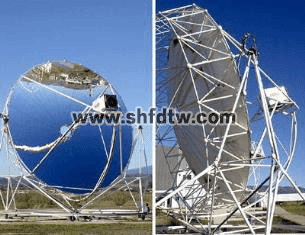

太陽能碟式發電也稱盤式系統。主要特征是采用盤狀拋物面聚光集熱器，其結構從外形上看類似于大型拋物面雷達天線。由于盤狀拋物面鏡是一種點聚焦集熱器，其聚光比可以高達數百到數千倍，因而可產生非常高的溫度。

太陽能碟式發電的優勢

碟式系統可以獨立運行，作為無電邊遠地區的小型電源，一般功率為10~25kw，聚光鏡直徑約10~15m;也可用于較大的用電戶，把數臺至數十臺裝置并聯起來，組成小型太陽能熱發電站。

太陽能碟式發電實驗系統技術指標

1.碟式太陽能集熱器指標；

拋物面聚光器開口尺寸:直徑 1 m

集熱球  直徑:0.2m

焦距              0.4m

工質              油

反光材料: 高反射合金膜

框架結構:鋼制

2.熱動力溫差發電機 50W

北京天裕德科技有限公司利用溫差原理開發的微型發電機,專門適用于太陽能發電試驗領域

最大輸出功率:小于50W

啟動溫差:10度(與環境溫度大于10度)

最大溫差:200度

輸出電壓范圍:DC:0--24v

體積:250MM*200MM*240MM

工作方式:連續工作  無噪音

3.電源逆變穩壓器     120W

4.儲熱罐: 多余的熱量存儲裝置,作為熱量補償

5.蒸汽冷凝器:平衡多余的熱量,保證系統穩定

6.太陽能實驗系統網絡數據設計平臺:

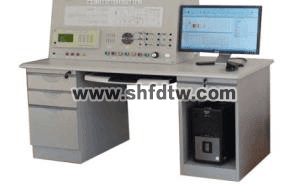

A.太陽能實驗系統網絡數據設計平臺內嵌戴爾微機,WINDOWS7以上版本操作系統, 顯示屏尺寸：17寸全彩液晶屏，工作于太陽能實驗室內,微機顯示處理整個太陽能系統的工作數據.分析運行效率,監測環境參數：環境溫濕度，風速風向,降水，太陽總輻射、傾斜面的輻射,日照時間,散射 輻射,太陽透光率等以上實時數據可評測太陽能的工作指標。

B.實時顯示并存儲 室外試驗場運行的太陽能槽式聚光熱發電系統的數據,形成分析曲線.

C.實時顯示并存儲 室外環境的太陽各種輻射指標(總輻射,散射輻射,直接輻射,日照時間,反射輻射,凈輻射,紫外輻射,紅外輻射,可見光輻射,長波輻射數據), 及氣候環境指標 , 形成分析曲線.

D.實時顯示并存儲室外試驗場的各種測試設備數據(太陽能熱水器,太陽能集熱器,聚光發電數據, 太陽房數據等)

E. 實時顯示并存儲室內太陽能槽式聚光熱發電實驗臺的試驗數據

F. 實現室內試驗的模擬數據與室外太陽能應用產品運行數據的對比分析

G.太陽能系統模擬設計軟件的特點：

G1.擁有880種國際知名品牌產品配件（電纜、組件、逆變器）元器件數據庫；

G2.按洲、國家、城市、地圖等劃分的來自全球8000多個氣象站的數據庫，并可計算出給出數據庫目錄外用戶自定義地區的氣象數據；

G3.模擬計算過程中，太陽位置每四分鐘更新一次；

G4.該軟件完全漢化版，用戶第一年使用中每3個月可免費升級一次。

G5.該軟件可實現電站設計驗收并進行評測，熟練掌握太陽能電站設計軟件可讓我們的學

生成為優秀的太陽能電站工程師；

G6.該軟件可以根據客戶的要求進行二次開發。實現電站實測數據與仿真軟件相比對的分析功能。滿足教學和科研的要求；

7.太陽能發電額定功率:100W；

8.占地面積:3米；

9.太陽自動跟蹤器

由于地球的自轉，相對于某一個固定地點的追日跟蹤系統，一年春夏秋冬四季、每天日升日落，太陽的光照角度時時刻刻都在變化。為了保證聚光板能夠時刻正對太陽，需要為系統中配置追日跟蹤器，使組件單位面積接收的太陽輻射最多，保持最大發電功率。

追日跟蹤系統由：結構部分、傳動部分、控制部分等組成。

根據追日跟蹤器跟蹤的維數（從一個或兩個方向上跟蹤太陽）我們將跟蹤系統分為單軸跟蹤和雙軸跟蹤，作為高倍聚光光伏發電系統中，我們使用雙軸跟蹤方式。

雙軸追日跟蹤器的優點和作用：

1)提高多達50%以上的發電量，降低發電成本；

2)延長逆變器滿最佳載荷工作時間，提高逆變效率；

3)發電功率穩定、可預測，減小對電網沖擊；

4)自潤滑銷軸，免除維護成本；

5)抗風沙設計，有效適應沙漠、戈壁惡劣環境；

6)模塊化控制電路，具有群控和監視功能，降低系統成本；

7)適應不同場地施工（減少土地平整、施工費用）；

8)降低灰塵、雪對電池組件表面的遮擋，消除或減少組件陰影遮擋，提高發電量，增加壽命。

10.試驗運行必須在太陽模擬器下完成,模擬器功率必須在600W以上
