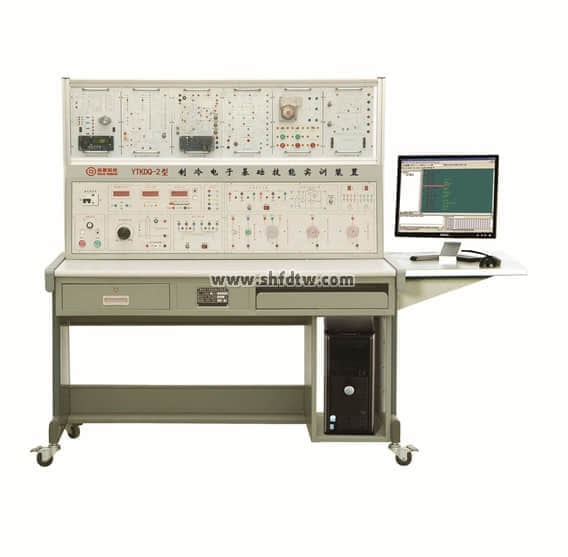

制冷電子基礎技能實訓裝置


一、產品整體配置

1.本裝置用于對初、中、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。適用于制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術等專業課程。

2.本裝置采用單相三線（～220V±10%）供電，外形尺寸：1.6m×0.7m×1.3m，由實訓臺、實訓掛箱組成。

3.控制屏采用鐵質雙層亞光密紋噴塑結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。配備了各類電源、儀器儀表。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓桌為耐磨防水高密度板，結構堅固；設有兩個大抽屜，用于放置工具及資料等，還設有四個萬向輪，便于移動。

4.本裝置采用模塊化設計，操作方便、更換便捷，具有可擴展功能，設備設有漏電保護、過載保護、接地保護等，確保操作者的安全，實訓連接線及插座采用手槍式防觸電結構設計，使用安全、可靠、防觸電。

二、基本功能及組成

序號

名稱

功能及組成

數量

1

儀表電源模塊

直流電源：提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能。交流電源：提供兩組8.5V和兩組17.5V

交流電壓表 測量范圍0～500V；直流電流表 測量范圍0～200V；

1套

2

元件單元實訓箱

提供常用元件

1件

3

模擬電路基礎實訓單元箱

提供制冷電路中的復位電路；串、并聯穩壓電路

1件

4

電源電路單元箱

提供電源電路

1件

5

數字電路基礎實訓單元箱

提供555時基電路和R-S觸發電路

1件

6

電子溫控實訓單元箱

提供電子溫控電路圖及線路板

1件

7

可控硅調速實訓單元箱

提供可控硅調速電路圖及線路板

1件

8

步進電機驅動實訓單元箱

提供步進電機驅動電路圖及線路板

1件

9

低溫除霜電路實訓單元箱

提供低溫除霜電氣電路圖及線路板

1件

10

熱泵空調電氣實訓單元箱

提供熱泵空調電氣電路圖及線路板

1件

三、實訓項目

1.二極管的特性與應用單元實訓

2.晶體管的特性與應用單元實訓

3.串并聯型穩壓電路單元實訓

4.穩壓電路應用單元實訓

5.電源電路單元實訓

6.數字電路單元實訓

7.555時基電路單元實訓

8.RS觸發電路單元實訓

9.3min延時電路單元實訓

10.二次自動復位電路單元實訓

11.電冰箱電子溫控電路單元實訓

12.低溫除霜電路單元實訓

13.可控硅調速電路單元實訓

14.步進電機驅動電路單元實訓

15.熱泵空調電氣電路單元實訓

16.電冰箱電子溫控電路綜合單元實訓

17.熱泵空調電氣電路綜合單元實訓
