TW-LT634孔板（文丘里）流量計實驗裝置
TW-LT634孔板（文丘里）流量計實驗裝置教學應用與實踐
同學們好！今天我們要重點講解TW-LT634孔板（文丘里）流量計實驗裝置的教學應用。這套裝置在我們流體力學、熱工儀表等課程的實驗教學中扮演著重要角色，是理解流量測量原理的經典教具。下面我將從多個維度為大家詳細介紹這套實驗裝置的特點和使用方法。
一、實驗裝置的基本組成與結構特點

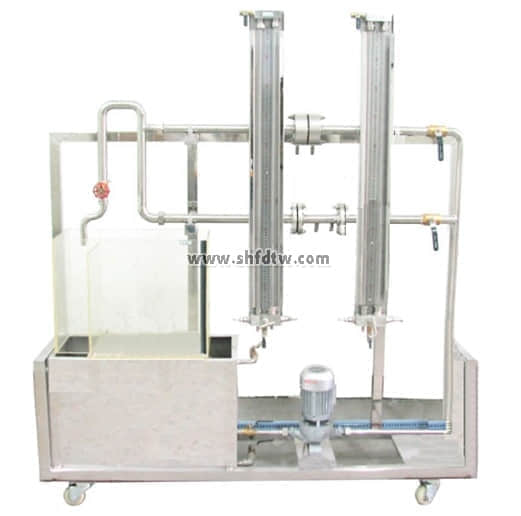

TW-LT634孔板（文丘里）流量計實驗裝置是專門為職業院校流體力學實驗課程設計的教學設備。這套裝置采用模塊化設計，主要由以下幾部分組成：
-
供水循環系統：包括水泵、水箱和管路系統，采用不銹鋼材質，耐腐蝕性強，使用壽命長。我們實驗室這套裝置的額定流量可達5m3/h，揚程15m，完全滿足教學需求。
-
測量管段：裝置的核心部分，包含標準孔板和文丘里管兩種節流裝置，管徑為DN50，符合國家標準。特別值得一提的是，裝置采用透明有機玻璃管段設計，同學們可以直觀觀察到流體流經節流件時的流動狀態。
-
差壓測量系統：配備高精度差壓傳感器和數字顯示儀表，測量范圍0-10kPa，精度等級0.5級。這套系統能夠?qū)崟r顯示節流件前后的壓差變化。
-
流量調節與測量：通過閥門調節流量，配合渦輪流量計進行流量標定，測量精度達到1.0級。實驗室使用時要注意，調節流量時應緩慢操作，避免水錘現象損壞設備。
二、實驗原理與教學重點
1. 節流式流量測量基本原理
孔板和文丘里管都屬于差壓式流量計，其工作原理基于伯努利方程和連續性方程。當流體流經節流件時，流通截面突然縮小，流速增加，靜壓力降低，在節流件前后產生壓差。這個壓差與流量之間存在確定的關系：
Q=K√(ΔP/ρ)
式中Q為體積流量，K為儀表系數，ΔP為差壓，ρ為流體密度。通過實驗，我們要驗證這個關系，并理解影響測量精度的各種因素。
2. 孔板與文丘里管的特性對比
雖然兩者都基于相同的工作原理，但在結構和使用特性上有顯著差異：
-
孔板流量計：結構簡單，造價低廉，但壓力損失大（約占差壓值的40-80%），對直管段要求高。我們實驗中使用的孔板符合GB/T2624標準，孔徑比β=0.5。
-
文丘里管：漸縮漸擴結構，壓力損失?。▋H占差壓值的10-20%），測量精度高，但制造復雜，成本較高。裝置中的文丘里管收縮角為21°，擴散角為7-15°，這種設計能有效減少渦流損失。
通過實驗對比，同學們要掌握兩種節流裝置的特點及適用場合，這是本實驗的重要教學目標。
三、實驗項目設計與教學實施
1. 基礎性實驗項目
在初級教學階段，我們主要安排以下實驗內容：
-
流量計標定實驗：通過調節閥門改變流量，記錄差壓值與渦輪流量計示值，繪制流量-差壓曲線，確定儀表系數K。實驗時要注意，每改變一次流量，需等待2-3分鐘使流動穩定后再讀數。
-
流量測量誤差分析：在相同流量下，比較孔板與文丘里管的差壓值和壓力損失，分析測量誤差來源。特別要觀察雷諾數對流量系數的影響。
-
流態觀察實驗：利用透明管段，觀察不同流量下流體的流動狀態，理解節流裝置對流動的影響。
2. 綜合性實驗項目
對于學有余力的同學，我們還設計了進階實驗：
-
不同β值孔板的性能對比：通過更換不同孔徑比的孔板（需選配），研究β值對測量特性的影響。
-
溫度對測量結果的影響：改變水溫，研究流體密度變化對流量測量的影響。
-
安裝條件對測量的影響：改變節流件前后直管段長度，考察其對測量精度的影響。
四、實驗注意事項與常見問題
在教學實踐中，我發現同學們常遇到以下問題需要特別注意：
-
排氣問題：實驗前必須徹底排除測量系統中的氣體，否則會導致測量誤差。具體操作是先全開管路閥門，讓水充分循環3-5分鐘。
-
流量調節技巧：調節流量時應緩慢均勻，避免突變。建議從大流量開始，逐步減小，這樣更容易獲得穩定的讀數。
-
數據記錄要點：每個工況點應至少讀取3次數據，取平均值。特別要注意差壓和流量是否達到穩定狀態。
-
設備維護：實驗結束后，應排空管路積水，特別是冬季使用時，防止凍裂設備。長期不用時，應每月通電運行一次。
五、教學思考與課程延伸
通過多年教學實踐，我認為TW-LT634實驗裝置在以下方面具有獨特教學價值：
-
理論與實踐的橋梁：將抽象的伯努利方程轉化為直觀的實驗現象，幫助學生建立工程概念。
-
標準化意識培養：實驗裝置完全符合國家標準，讓學生了解工業現場的實際要求。
-
故障診斷能力訓練：通過設置模擬故障（如導壓管堵塞、孔板裝反等），培養學生分析解決問題的能力。
建議同學們在完成基礎實驗后，可以進一步研究：
-
不同介質（如空氣）的流量測量特性
-
智能差壓變送器的應用
-
流量測量系統的自動控制方案
希望同學們能充分利用這套實驗裝置，深入理解流量測量技術，為將來從事過程控制、儀器儀表等工作打下堅實基礎。實驗中遇到任何問題，歡迎隨時與我討論。
