TW-HY120篩板塔精餾實驗裝置
《TW-HY120篩板塔精餾實驗裝置在教學中的應用與操作要點》
by 張老師 - 高級實驗師
H2 一、TW-HY120篩板塔精餾實驗裝置概述
作為職業院校化工專業的教師，我在多年的教學實踐中深刻認識到，選擇適合的實驗設備對培養學生實踐能力至關重要。TW-HY120篩板塔精餾實驗裝置就是這樣一款非常符合職業教育教學需求的設備，它能夠幫助學生直觀理解精餾原理，掌握實際操作技能。

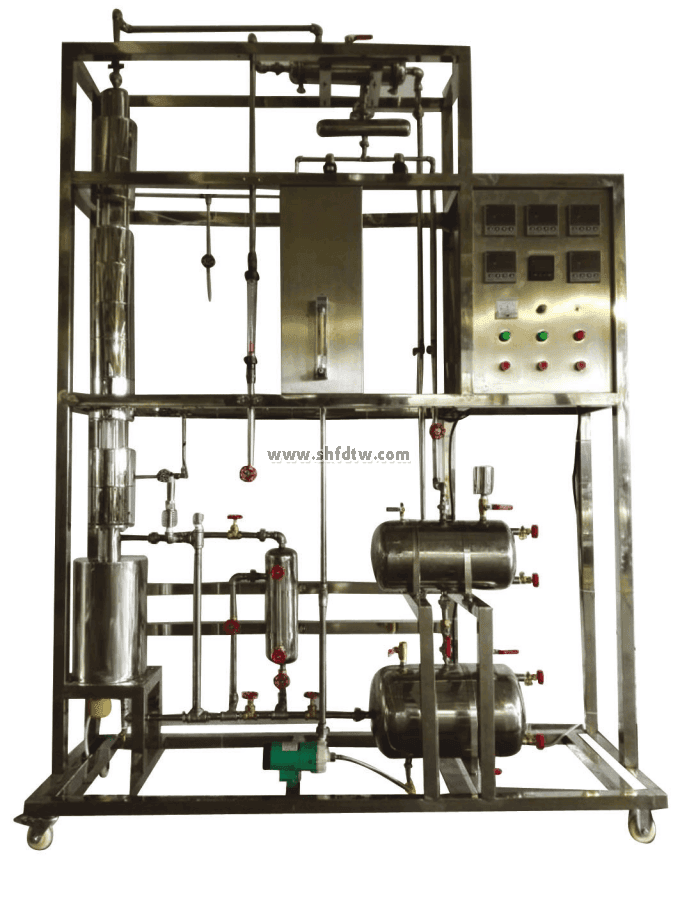

這款裝置采用304不銹鋼材質制造，結構設計合理，主要由篩板精餾塔、再沸器、冷凝器、回流系統、溫度檢測系統等部件組成。與同類產品相比，TW-HY120最大的特點是操作簡便且安全可靠，特別適合職業院校學生初次接觸精餾操作時使用。裝置設計考慮了教學需求，塔體采用透明材質，學生可以清晰觀察到塔內氣液兩相的流動狀態和傳質過程。
在參數配置上，塔徑120mm，塔高約2米，設有8-10塊篩板，每塊篩板都設計有降液管，能夠很好地模擬工業精餾過程。裝置配套的溫度、壓力傳感器精度高，數據采集系統穩定，為實驗數據的準確性提供了保障。
H2 二、實驗裝置的教學功能與價值
H3 1. 基礎技能訓練功能
在化工單元操作課程中，我們主要利用TW-HY120裝置訓練學生以下基本技能：
-
設備組裝與檢查：學生需要按照流程正確連接各部件，培養工程裝配能力
-
系統氣密性檢測：這是化工生產中的重要安全操作，我們要求學生掌握檢測方法
-
進料操作：學習不同進料方式的區別及操作要點
-
溫度、壓力控制：理解工藝參數對分離效果的影響
通過反復訓練，大部分學生能夠在10-15個學時內掌握這些基礎操作，為后續綜合實訓打下良好基礎。
H3 2. 工藝參數影響實驗
我們設計了系列實驗幫助學生理解精餾過程的關鍵影響因素：
-
回流比實驗：固定其他條件，改變回流比，分析對產品純度的影響
-
進料位置實驗：比較不同進料板位置對分離效果的影響
-
操作壓力實驗：觀察壓力變化對相對揮發度的影響
這些實驗不僅驗證了理論知識，更重要的是培養了學生的工程思維和數據分析能力。我們要求學生每組實驗至少重復3次，確保數據可靠性，并撰寫詳細的實驗報告。
H3 3. 故障診斷與處理訓練
結合企業實際需求，我們還開發了故障模擬訓練項目：
-
故意設置進料閥故障，訓練學生排查能力
-
模擬電源波動，觀察系統響應
-
人為制造篩板堵塞，練習應急處理
這種"故意出錯"的教學方法效果顯著，學生分析問題和解決問題的能力得到明顯提升。去年參加技能大賽的學生反饋，這類訓練在工作中非常實用。
H2 三、教學實施中的操作要點
H3 1. 實驗前準備
根據多年教學經驗，充分的準備工作是實驗成功的關鍵：
-
物料準備：通常使用乙醇-水體系，濃度控制在20%-40%(v/v)
-
設備檢查：重點檢查電加熱系統、冷卻水循環是否正常
-
安全措施：確保通風良好，滅火器材就位，學生佩戴防護眼鏡
-
預習檢查：要求學生提前完成預習報告，明確實驗步驟
我們開發了檢查清單制度，學生需逐項確認并簽字，培養規范操作習慣。
H3 2. 實驗過程控制
實際操作中需要特別注意以下環節：
-
升溫階段：控制加熱功率，避免局部過熱，建議采用階梯式升溫
-
全回流操作：建立穩定濃度梯度，通常需要30-40分鐘
-
取樣分析：確保系統穩定后再取樣，每組間隔不少于15分鐘
-
參數記錄：每5分鐘記錄一次溫度、壓力等關鍵數據
我們發現，采用"老帶新"分組方式效果很好，即安排有經驗的學生帶領新生操作，既能保證安全，又促進交流學習。
H3 3. 常見問題及解決方法
根據統計，學生操作中最常遇到的問題及對策：
-
塔壓過高：檢查冷凝系統是否正常工作，冷卻水流量是否充足
-
產品純度不達標：調整回流比，檢查進料濃度是否準確
-
液泛現象：降低加熱功率，調節進料量
-
數據波動大：確認系統是否達到穩定狀態，傳感器是否正常
我們鼓勵學生先自主分析問題原因，教師給予適當引導，而不是直接告知答案，這樣更有利于能力培養。
H2 四、教學效果評價與改進方向
使用TW-HY120裝置三年來，教學效果顯著：
-
學生技能考核通過率從82%提升至95%
-
化工單元操作課程滿意度達4.8分(滿分5分)
-
畢業生在相關崗位的適應期明顯縮短
當然，我們也發現一些可以改進的地方：
-
數字化配套：考慮增加數據自動采集與分析軟件
-
擴展功能：計劃開發減壓精餾、反應精餾等拓展模塊
-
虛實結合：擬配套虛擬仿真系統，解決設備數量限制問題
總的來說，TW-HY120篩板塔精餾實驗裝置是一款非常適合職業教育的教學設備，只要合理設計教學內容，規范操作流程，就能充分發揮其教學價值，為培養高素質技術技能人才提供有力支撐。
