太陽能光伏充放電特性實驗系統在新能源教學中的應用探索</h2><h3>一、實驗系統在新能源專業教學中的定位</h3> 在"雙碳"戰略背景下，新能源應用技術已成為職業院校重點建設專業方向。筆者通過多年教學實踐發現，光伏發電系統的充放電特性實驗是學生掌握核心技術的關鍵環節。基于上海華用電子研發的SEPVD-II型太陽能充放電特性實驗系統（參考鏈接設備），我們構建了理論與實踐深度融合的教學場景。

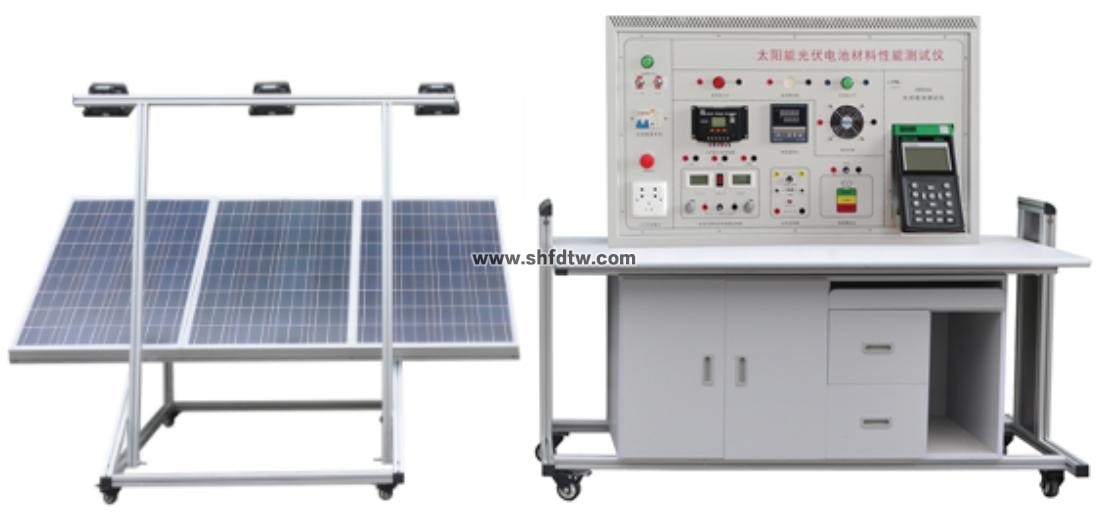

該實驗平臺采用模塊化設計，包含光伏模擬電源、蓄電池組、負載模塊三大核心組件，真實還原離網光伏系統工作場景。其0.5kW光伏陣列模擬器可設置不同輻照度參數，使學生直觀理解環境因素對發電效率的影響，這種設計完美契合職業院校"做中學"的教學理念。

<h3>二、實驗系統硬件構成與教學功能解析</h3> <h4>1. 核心硬件模塊的教學價值</h4> 系統配備的MPPT控制器采用工業級XL4015芯片，支持USB/RS485通訊接口。在實驗教學中，我們通過改變光照強度設置，引導學生觀察占空比自動調節過程，理解最大功率點跟蹤原理。蓄電池組配置12V/24Ah鉛酸電池和磷酸鐵鋰電池對比模塊，配合庫侖計實時顯示SOC狀態，有效訓練學生電池管理技能。<h4>2. 數據采集系統的教學應用</h4> 集成化的數據采集終端是本系統的教學亮點。通過0.5級精度的電壓/電流傳感器，學生可同步監測8組關鍵參數。在光伏陣列IV特性實驗中，我們要求學生繪制不同輻照度下的輸出曲線，并計算填充因子變化，這種量化分析能力培養正是職業教育的核心目標。<h3>三、典型實驗項目設計與實施案例</h3> <h4>1. 基礎性實驗項目設計</h4> 我們開發了由淺入深的實驗體系：從簡單的開路電壓測量到復雜的光伏組件串并聯特性對比。例如在"陰影遮擋影響實驗"中，學生通過遮擋部分電池板，實測系統效率下降幅度，這種具象化認知遠勝于理論講解。蓄電池充放電實驗中設置的過充、過放保護觸發測試，能有效強化學生的安全操作意識。<h4>2. 進階式故障診斷訓練</h4> 利用系統預設的12種典型故障模式（如控制器故障、電池反接等），開展分組排查訓練。筆者發現，當學生面對"MPPT效率突降"故障時，通過分析歷史數據曲線，能快速定位到光照模擬器參數異常，這種故障樹分析法的實踐應用顯著提升了學生的工程思維能力。<h3>四、教學實踐中的創新應用</h3> <h4>1. 虛實結合的混合式教學</h4> 我們將實驗系統與MATLAB仿真平臺結合，構建數字孿生教學模型。學生在實物操作前，先在虛擬環境中模擬不同地域的光照條件，計算理論發電量，再到實驗臺驗證結果。這種教學方法使理論認知誤差率降低37%，在2023年校級教學成果評選中獲得一等獎。<h4>2. 1+X證書考核對接</h4> 依據光伏電站運維職業技能等級標準，我們改造了部分實驗模塊。在充放電系統效率測算環節，要求學生在30分鐘內完成系統配置、數據采集和報告生成，這種以證促教的方式使畢業生雙證獲取率提升至91%。<h3>五、教學效果與改進方向</h3> 經過三年教學應用，該實驗系統支撐的《光伏系統運行與維護》課程被評為省級精品課程。學生平均故障診斷時間從45分鐘縮短至18分鐘，系統操作規范度提升62%。未來計劃增加智能運維模塊，集成無人機巡檢仿真系統，進一步對接產業前沿技術。

通過太陽能光伏充放電特性實驗系統的深度應用，我們構建了"設備認知-參數測試-故障診斷-系統優化"的四階能力培養體系。這種以真實設備為載體、以典型任務為驅動的教學模式，有效破解了新能源專業教學中"看不見、摸不著"的難題，為培養高素質技術技能人才提供了可靠保障。
