TW-FG500D風光互補發電教學實驗實訓平臺


一、產品概述

      風光互補發電教學實驗實訓平臺是集于太陽能發電及風力發電為一體的新型教學實驗系統。可完成風力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示。可以幫助學生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。

二、產品特點

◆ 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。

◆ 系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。

◆ 系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。

◆ 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。

◆ 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。

◆ 風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。

◆ 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。

◆ 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解

三、主要技術規格參數

1、系統規格

◆ 系統工作電壓：12/24V DC  220VAC

◆ 系統最大電流：50A

◆ 系統最大功率：900W

2、單晶硅太陽能電池規格



風光互補發電教學實訓系統

一、     設備組成

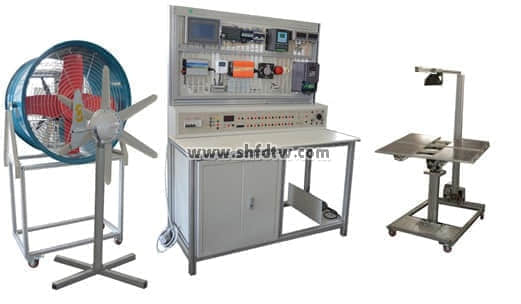

圖1 風光互補發電原理實訓裝置

各單元介紹

1、 光伏發電裝置


（1）、光伏發電裝置的組成

光伏供電裝置主要由光伏電池組件、投射燈底座支架等設備與器件組成。系統由安裝圓形底盤，整體面積占地約1300mm*1000mm。

4塊光伏電池組件并聯組成光伏電池方陣，模擬光源：采用 1盞300W的投射燈安裝在支架上、電壓220V、最大功率300W。模擬太陽系統等組成。

（2）光伏組件

光伏發電裝置主要由4塊10W的太陽能光伏板組成，可進行并聯連接或者串聯連接。其主要參數如下

光伏電池組件的主要參數為：

額定功率  4*10W開路電壓：21.4 V（并聯），4*17.20V（串聯）短路電流：4*0.32A（并聯），0.28A（串聯） 工作環境溫度45℃±2℃。

2、 風力發電裝置

    本模擬裝置由風力發電機、鼓風機、變頻器、支架等組成，風力發電機采用揚州神州風力發電機有限公司生產的芒果牌M-300風力發電機，鼓風機采用0.75KW、變頻器采用0.75KW變頻器，模擬風源：流量2100m3/h、三相電壓380V（由變頻器控制）、215Pa、0.75Kw1400r/min（帶軸流風機支架）；風速儀（0-30m/S,RS485通信）。

3、  實驗實訓臺

（1）實驗臺外觀介紹

實驗實訓臺采用鋁合金設計，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有吊柜，用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

（2）電源控制屏

電源控制屏提供單相220V交流電源和380V交流電源、1路0-30V直流穩壓電源（1A）、鉛酸蓄電池（蓄電池組選用2節閥控密封式鉛酸蓄電池，主要參數：容量   12V、7Ah）、900Ω×2/0.41A的雙層瓷盤可調電阻。光源控制模塊（控制早、中、晚的光源）。

（3）網孔板及安裝模塊

提供網孔板、直流儀表（電壓表、電流表）、交流儀表模塊（電壓表、電流表、功率表三合一、具有通信接口）、光照計、直流負載（警示燈、節能燈）、交流負載（白熾燈、風機）、觸摸屏、并網逆變器、離網逆變器、風光互補控制器。

（4）直流儀表：

1.直流電壓表

具有通信接口、具有手動自動量程、工業級柜裝48mm*96mm、精度：0.5級，1000V檔位顯示格式：999.99（帶2個小數點），顯示單位：V；100V檔位顯示：99.999（帶3個小數點），顯示單位：V；10V檔位顯示：9.9999（帶4個小數點），顯示單位：V；采用透明面板設計。正反駁接誤差不大于5個字。

2.直流電流表

具有通信接口、具有手動自動量程、工業級柜裝48mm*96mm、精度：0.5級，5A檔位：4999.9（帶1個小數點），顯示單位：mA；1000mA檔位：999.99(帶2個小數點)，顯示單位：mA；100mA檔位：99.999(帶3個小數點)，顯示單位：mA。采用透明面板設計，全量程內阻0.1毫歐。

（5）交流儀表參數

功率及功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3～1.0，電壓電流量程為450V和5A。

（6）逆變器

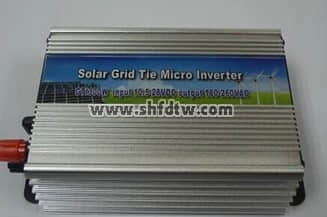

1）并網逆變器


    采用GTI系列并網逆變器，DC輸入電壓：Vpv 10.5V-28VDC，帶反極性保護，交流180-260V輸出，頻率45—53HZ。300W功率。
